Trong ngành công nghiệp in bao bì, hộp giấy, hộp màu và cắt khuôn, độ chính xác và hiệu quả của việc cắt khuôn ảnh hưởng trực tiếp đến chất lượng của quá trình sản xuất cắt khuôn sau này. Khi nhu cầu thị trường đối với các sản phẩm bao bì có cấu trúc phức tạp, đa quy cách và lô nhỏ tiếp tục tăng, phương pháp truyền thống dựa vào lao động thủ công để hoàn thành các quy trình như uốn, đánh dấu và cắt đang dần gặp phải các vấn đề như hiệu quả thấp, chi phí nhân công cao và độ chính xác xử lý không ổn định.
I. ABM-832B1 là gì?
ABM-832B1 là máy uốn tự động đa chức năng được phát triển cho ngành công nghiệp cắt khuôn. Nó chủ yếu được sử dụng để tự động cấp phôi, uốn, đánh dấu, cắt và xử lý các vật liệu khuôn theo tài liệu thiết kế.
So với vận hành thủ công truyền thống, thiết bị này có thể tích hợp nhiều quy trình cắt khuôn vào một máy, giảm lỗi do đo lường, định vị và xử lý thủ công lặp đi lặp lại.
Thiết bị hỗ trợ chiều cao lưỡi dao từ 8 đến 32 mm và có thể chứa các lưỡi dao có độ dày khác nhau, chẳng hạn như 0,45 mm, 0,53 mm, 0,71 mm và 1,05 mm. Các thông số xử lý có thể được thiết lập thông qua phần mềm để đáp ứng tốt hơn nhu cầu xử lý của các sản phẩm cắt bế khác nhau.
II. Tích hợp đa chức năng: Một máy hoàn thành nhiều quy trình xử lý.
Các chức năng cơ bản của thiết bị bao gồm:

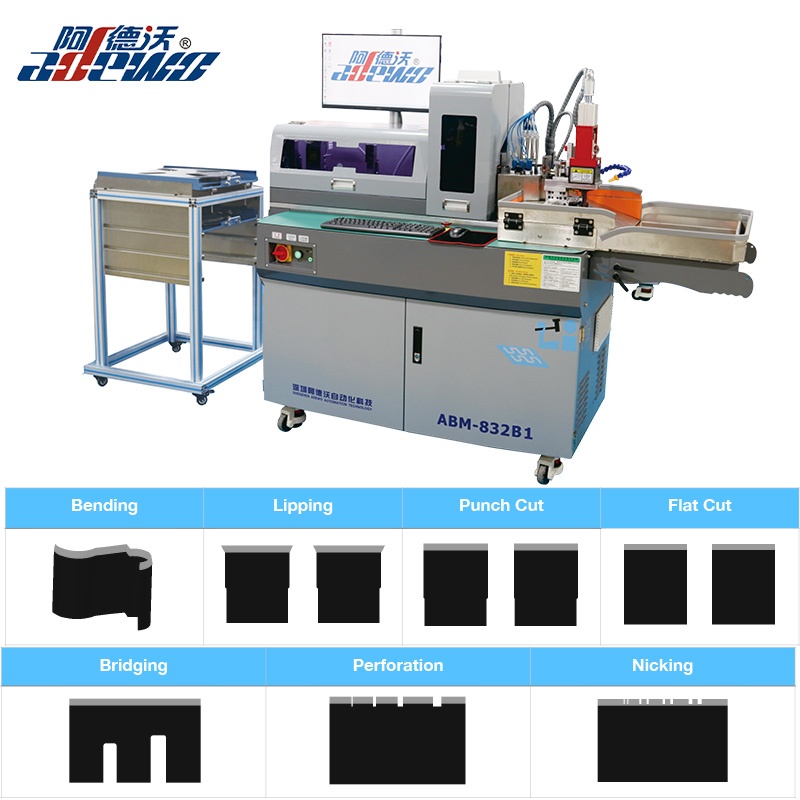

Uốn & Nicking & Lipping & Cắt theo khuôn liền mạch (Cắt khuôn) & Cầu nối & Cắt phẳng & Lỗ / Thủng (tùy chọn)

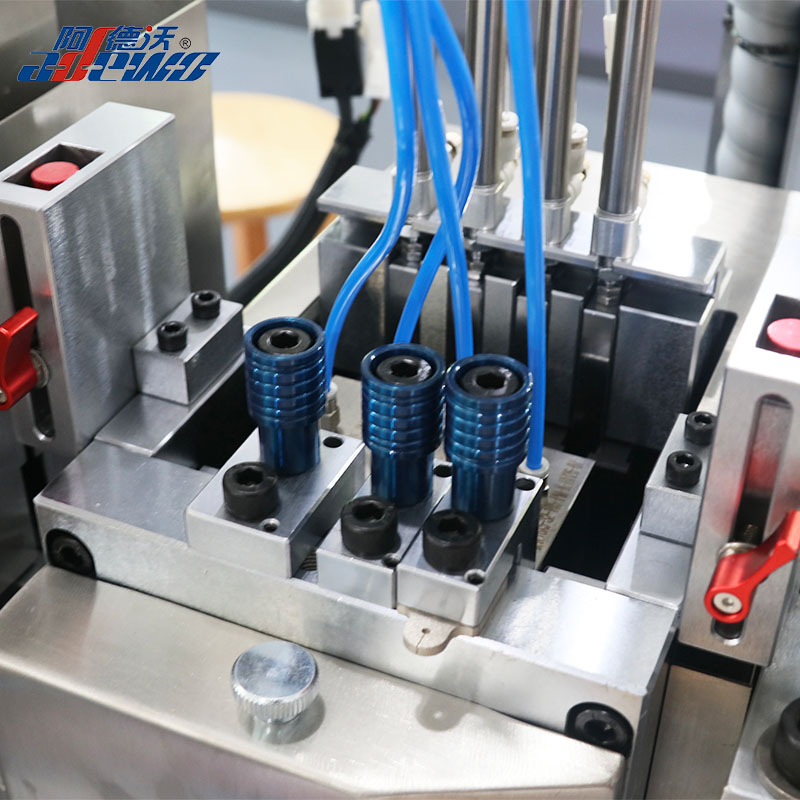

Bằng cách sử dụng tổ hợp khuôn đột đa chức năng, có thể lựa chọn phương pháp xử lý thích hợp theo các cấu trúc khuôn khác nhau, giảm thiểu sự thay đổi quy trình giữa các thiết bị khác nhau. Thiết kế tích hợp chức năng uốn và cắt không chỉ cải thiện hiệu quả xử lý mà còn giảm rủi ro an toàn trong quá trình vận hành thủ công.
III. Cấp liệu có độ chính xác cao để đáp ứng nhu cầu gia công cắt khuôn phức tạpĐối với sản xuất cắt bế, độ chính xác cấp liệu là yếu tố quan trọng ảnh hưởng đến chất lượng xử lý cuối cùng.

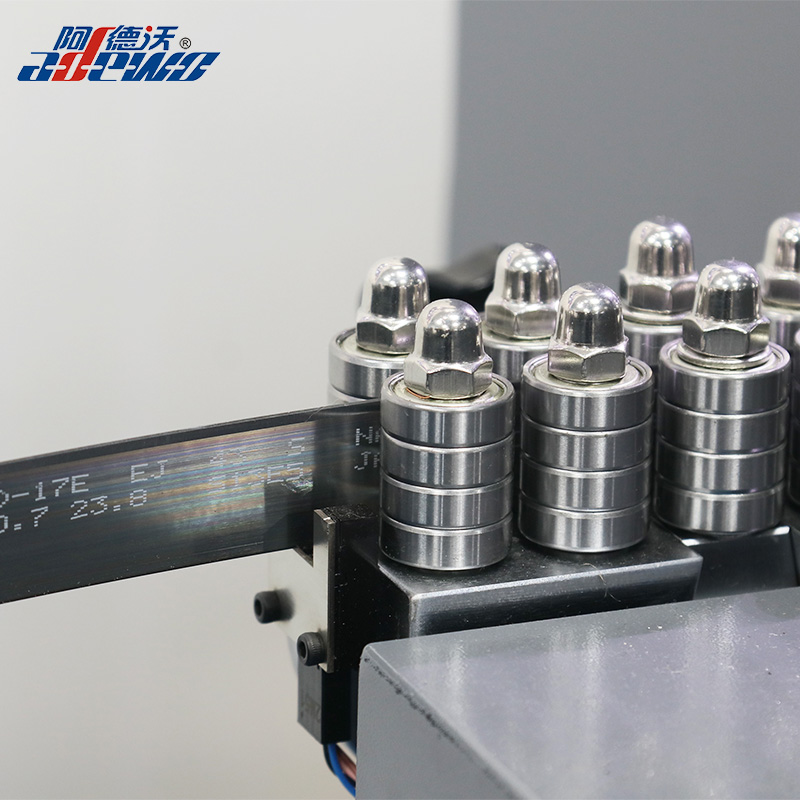

ABM-832B1 sử dụng hệ thống nạp tự động với độ chính xác nạp là ±0,03mm, kích thước uốn tối thiểu là 1,5mm ở phía trước và kích thước uốn tối thiểu là 1,0mm ở phía sau.
Trong khi đó, thiết bị hỗ trợ nhiều kích thước điểm ảnh, với kích thước điểm nhỏ nhất đạt 0,2mm. Độ rộng và độ sâu của điểm có thể được thiết lập thông qua phần mềm. Điều này có nghĩa là khi xử lý các đường nét phức tạp, cấu trúc phức tạp và các khuôn cắt bế có kích thước khác nhau, quá trình xử lý có thể được kiểm soát thông qua các tham số kỹ thuật số, giảm sai lệch kích thước do vận hành thủ công.IV. Hỗ trợ trực tiếp cho các tệp DXF và DWG giúp đơn giản hóa quy trình tạo khuôn cắt khuôn. Sản xuất khuôn cắt hiện đại ngày càng phụ thuộc vào thiết kế kỹ thuật số.
ABM-832B1 hỗ trợ các định dạng tệp DXF và DWG, cho phép nó được tích hợp với quy trình thiết kế cắt khuôn thông thường.
Quy trình làm việc cơ bản có thể được tóm tắt như sau:
Tệp thiết kế → Nhập dữ liệu gia công → Cài đặt tham số phần mềm → Nạp liệu tự động → Tự động uốn/đánh dấu/cắt → Gia công cắt bế hoàn chỉnh
Các phương pháp xử lý kỹ thuật số có thể giảm bớt các nhiệm vụ lặp đi lặp lại như đo lường, đánh dấu và định vị thủ công truyền thống, cho phép cắt khuôn chuyển dần từ các hoạt động dựa trên kinh nghiệm thủ công sang sản xuất được tiêu chuẩn hóa và tự động hóa.
V. Khuôn độc lập design giúp bảo trìviance và thay thếekhông phải tôiolại thuận tiện.

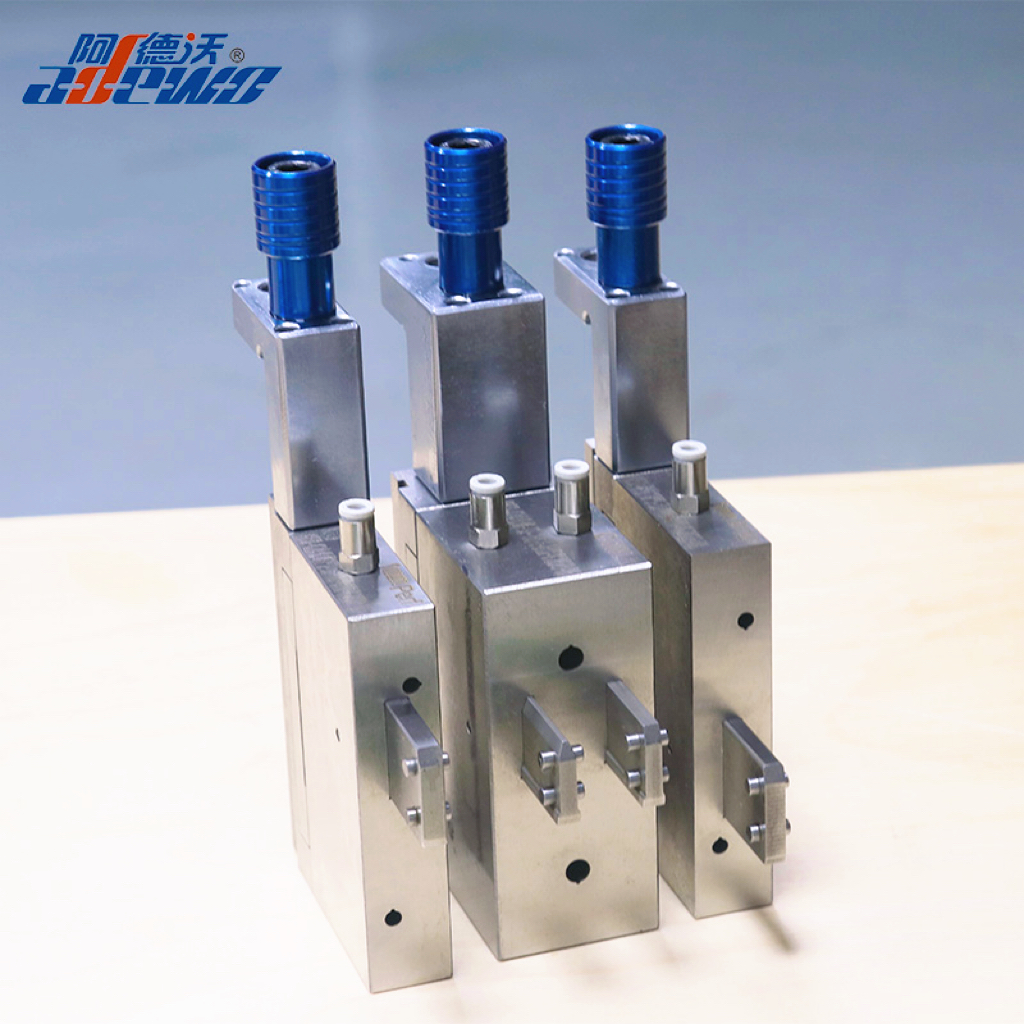

Về cấu trúc thiết bị, ABM-832B1 áp dụng thiết kế khuôn độc lập và các công cụ xử lý khác nhau có thể được thay thế tùy theo nhu cầu sản xuất.

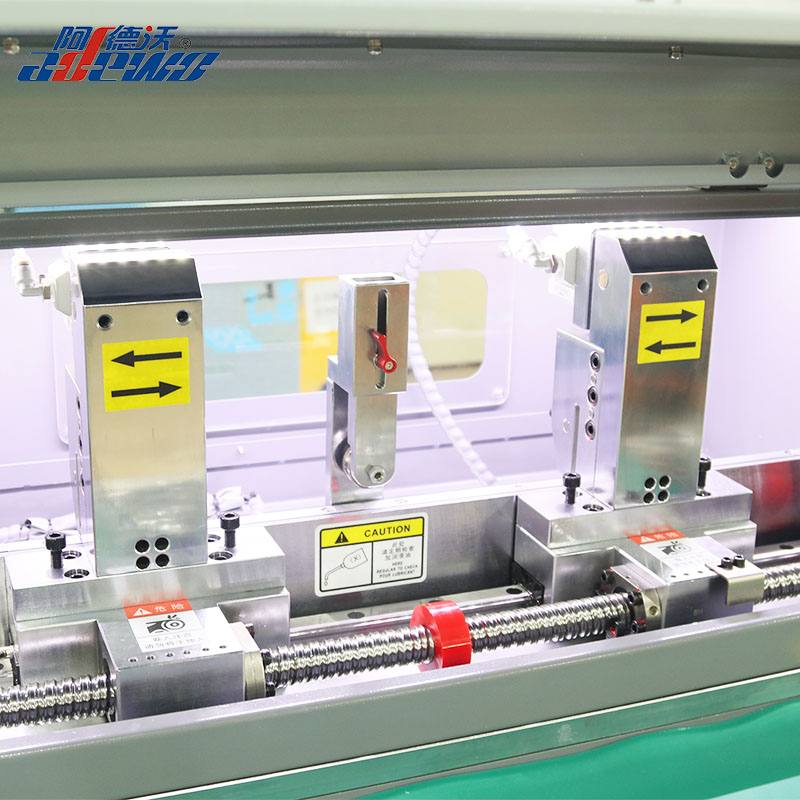

Trong khi đó, thiết bị được trang bị một động cơ servo của Panasonic và với cấu trúc cấp liệu liên tục bằng kẹp kép và ray dẫn hướng trục vít, thiết bị có thể đạt được quá trình xử lý liên tục ổn định hơn.
Đối với các nhà sản xuất máy cắt bế, cấu trúc công cụ độc lập không chỉ tạo điều kiện thuận lợi cho việc bảo trì hàng ngày mà còn cho phép điều chỉnh nhanh chóng các công cụ xử lý theo các yêu cầu sản phẩm khác nhau.
VI. Thiết kế thu nhỏ, cân bằng sản phẩmhiệu suất ion và không giansự tận dụng
Đối với các nhà máy và công ty đóng gói quy mô vừa và nhỏ, diện tích sàn dành cho thiết bị cũng là một yếu tố quan trọng cần cân nhắc khi mua.
Kích thước tổng thể của ABM-832B1 là khoảng:
2600 × 750 × 1600mm (Dài × Rộng × Cao)
Máy nặng khoảng 480kg và có bố cục tương đối nhỏ gọn đồng thời tích hợp nhiều chức năng xử lý, điều này có thể giúp các công ty giảm bớt không gian chiếm dụng trong sản xuất.
Đối với những công ty cần cải thiện khả năng cắt khuôn trong không gian nhà máy hạn chế, thiết kế "thu nhỏ + đa chức năng" này có giá trị thực tế nhất định. Thông số quan trọng: Chiều cao dao 8-32
Độ dày lưỡi 1, 1,5, 2, 3 pt
Bán kính uốn tối thiểu ở phía trước là 1,5, bán kính uốn tối thiểu ở phía sau là 1,0, độ chính xác cấp liệu là 0,03 và độ phẳng uốn là ± 0,2.
Chức năng cơ bản: uốn, bắc cầu, đục lỗ liền mạch, cắt phẳng, cắt mỏ, chấm. Phụ kiện tùy chọn: đục răng và đục lỗ.
| Độ dày quy tắc tùy chọn | 0,45,0,53,0,71,1,05mm |
| Chiều cao quy tắc được hỗ trợ | 8-32mm |
| Phía trước Min. Kích thước uốn | 1,5mm |
| Trở lại Min. Kích thước uốn | 1.0mm |
| Cho ăn chính xác | ± 0,03mm |
| Độ phẳng uốn | 0,2mm |
| Chức năng cơ bản | Uốn, đặt biệt danh, cắt khuôn, mài, bắc cầu, cắt phẳng |
| Chức năng tùy chọn | Thủng, lỗ |
VII. Thiết bị cắt khuôn tự động đang trở thành một hướng quan trọng để nâng cao hiệu quả trong ngành.
Là ngành bao bìhướng tới cá nhân hóa, lô nhỏ, đa dạng và giao hàng nhanh, mô hình sản xuất truyền thống dựa vào việc cắt khuôn thủ công đang phải đối mặt với áp lực hiệu quả ngày càng tăng.
Giá trị của thiết bị uốn tự động không chỉ là “thay thế lao động thủ công” mà quan trọng hơn là giúp quá trình tạo khuôn ổn định hơn và có thể kiểm soát được thông qua các tập tin kỹ thuật số, cấp liệu tự động và các thông số xử lý được tiêu chuẩn hóa.
ABM-832B1 tích hợp nhiều chức năng như uốn, cắt, cắt, bắc cầu và chân ép, cùng với độ chính xác nạp ±0,03mm và hỗ trợ cho các tệp DXF và DWG, cung cấp cho các nhà sản xuất khuôn cắt một giải pháp xử lý tự động nhỏ gọn và hiệu quả hơn.
Dành cho công tyNhằm giảm sự phụ thuộc vào lao động thủ công, nâng cao hiệu quả chế tạo khuôn và nâng cao hơn nữa quá trình tự động hóa sản xuất, loại thiết bị chấn tự động đa chức năng này sẽ trở thành một lựa chọn quan trọng để nâng cao năng lực sản xuất.
