Trong ngành công nghiệp chế tạo khuôn, quy tắc thép là điểm đột phá của khuôn. Độ chính xác của nó quyết định chất lượng của từng hộp, thùng carton hoặc sản phẩm đóng gói được cắt ra. Thước thép bị uốn cong không chính xác dù chỉ một phần milimet sẽ tạo ra khuôn không thể cắt sạch sẽ, dẫn đến lãng phí sản xuất tốn kém. Trong nhiều thập kỷ, việc uốn thước thép là một quy trình thủ công, đòi hỏi người vận hành có tay nghề cao phải sử dụng các dụng cụ cầm tay và các mẫu vật lý. Kết quả chỉ tốt tùy thuộc vào kỹ năng của người vận hành và khó đạt được tính nhất quán. Sự ra đời của máy uốn tự động đã biến đổi quá trình này, mang lại độ chính xác của điều khiển số bằng máy tính cho việc uốn thép.
Cốt lõi của độ chính xác của máy uốn tự động nằm ở chức năng chấn của nó. Chức năng này không phải là một hành động cơ học đơn giản; nó là sự tương tác phức tạp của động cơ servo, công cụ chính xác và thuật toán điều khiển thời gian thực. cácMáy uốn tự động mẫu cơ bản, được thiết kế bởi Adewo Automation Equipment Co.,lt., được thiết kế để mang lại những đường cong nhất quán, có độ chính xác cao, đáp ứng nhu cầu chính xác của chế tạo khuôn hiện đại. Bài viết này cung cấp những phân tích kỹ thuật về chức năng uốn, giải thích các cơ chế cho phép định hình chính xác thước thép. Chúng ta sẽ kiểm tra hệ thống điều khiển servo, hình dạng của dụng cụ uốn, các thuật toán bù trừ độ đàn hồi của vật liệu và các biện pháp kiểm soát chất lượng để đảm bảo mọi lần uốn đều chính xác.
Chức năng chấn trong máy uốn tự động là hệ thống cơ khí và điện tử biến một thước thép có chiều dài thẳng thành lưỡi cắt có hình dạng chính xác. Thước thép là một dải thép cứng có một cạnh cắt sắc và một mặt có thân răng cưa hoặc trơn. Nó được sử dụng trong chế tạo khuôn để tạo ra đường cắt của khuôn. Máy uốn tự động lấy một quy tắc thẳng, đưa nó vào đầu uốn, sau đó thực hiện một loạt các lần uốn để tạo ra hình dạng mong muốn. Chức năng uốn phải có khả năng tạo ra các đường uốn ở nhiều góc khác nhau (thường là 90 độ, nhưng cũng có các góc khác) và bán kính, với độ chính xác và độ lặp lại cao.
Chức năng uốn bao gồm một số thành phần chính. Đầu tiên là cơ cấu cấp liệu, giúp đưa thước thép đến vị trí chính xác cho mỗi lần uốn. Cơ cấu nạp sử dụng các con lăn chính xác hoặc hệ thống kẹp để di chuyển thước một cách chính xác. Thành phần thứ hai là đầu uốn, chứa dụng cụ thực sự tạo thành phần uốn. Đầu uốn thường sử dụng kết hợp chày uốn và khuôn hoặc một bộ con lăn để làm biến dạng thước thép. Thành phần thứ ba là hệ thống điều khiển, điều phối các hoạt động tiến và chấn dựa trên mẫu đã được lập trình. Hệ thống điều khiển sử dụng động cơ servo để dẫn động trục cấp liệu và trục uốn, đảm bảo các chuyển động chính xác và có thể lặp lại.

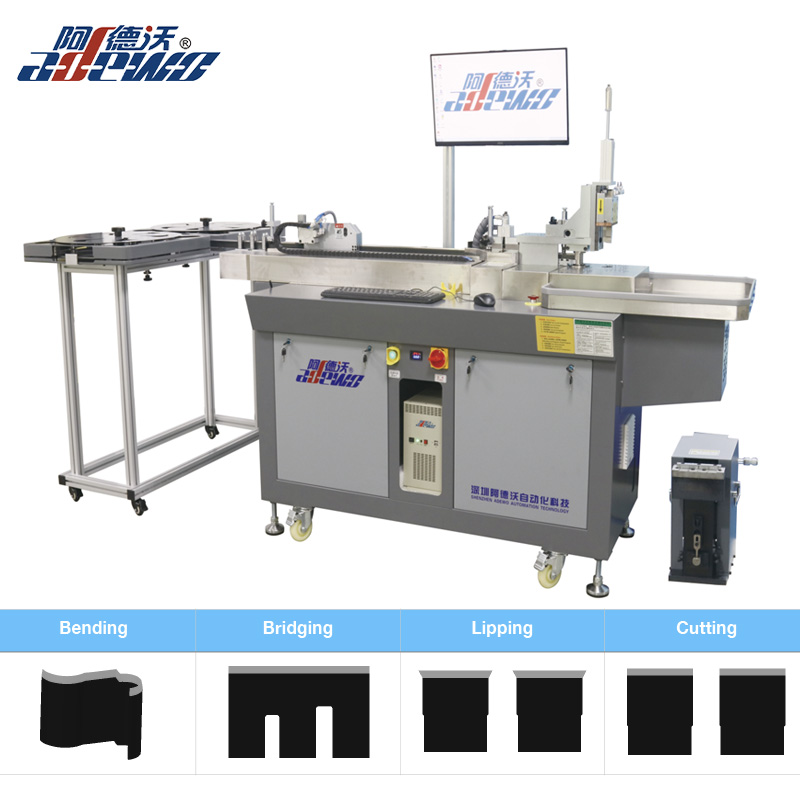

Độ chính xác của hàm uốn được xác định bởi độ chính xác của các thành phần này và các thuật toán điều khiển quản lý chúng. TạiCông ty TNHH Thiết bị tự động hóa Adewo, Máy uốn tự động mẫu cơ bản của chúng tôi được thiết kế để đạt được độ chính xác uốn +/- 0,1 mm đối với vị trí uốn và +/- 0,5 độ đối với góc uốn. Mức độ chính xác này rất cần thiết để sản xuất khuôn đáp ứng được dung sai chặt chẽ cần thiết cho bao bì chất lượng cao. Bảng sau đây cung cấp bản tóm tắt các thành phần chính của chức năng uốn và vai trò của chúng.
| Thành phần | Chức năng | Tác động đến độ chính xác |
| Cơ chế thức ăn | Nâng cao quy tắc thép đến vị trí uốn cong | Xác định độ chính xác của vị trí uốn theo quy tắc |
| đầu uốn | Tạo độ uốn cong trong thước thép | Xác định độ chính xác của góc uốn và bán kính |
| Động cơ servo | Dẫn động trục tiến và trục uốn | Cung cấp độ chính xác và độ lặp lại của chuyển động |
| Hệ thống điều khiển | Phối hợp các hành động tiến và uốn | Đảm bảo sử dụng đúng trình tự và thông số |
| Dụng cụ | Cú đấm hoặc con lăn tạo thành uốn cong | Xác định chất lượng uốn cong và tuổi thọ của dụng cụ |
Điều khiển servo là nền tảng cho độ chính xác của chức năng chấn. Động cơ servo là động cơ được trang bị thiết bị phản hồi, điển hình là bộ mã hóa, báo cáo vị trí và tốc độ của động cơ cho bộ điều khiển. Bộ điều khiển so sánh vị trí thực tế với vị trí được lệnh và điều chỉnh đầu vào của động cơ để giảm thiểu sai số. Điều khiển vòng kín này rất cần thiết để đạt được chuyển động chính xác và lặp lại. Trong máy uốn tự động, trục cấp liệu và trục uốn đều được dẫn động bởi động cơ servo. Trục cấp liệu phải di chuyển thước thép đến vị trí chính xác cho mỗi lần uốn. Trục uốn phải xoay dụng cụ uốn theo một góc chính xác. Bất kỳ lỗi nào trong các trục này sẽ dẫn đến việc uốn cong không chính xác.
Độ chính xác của hệ thống servo được xác định bởi một số yếu tố, bao gồm độ phân giải của bộ mã hóa, độ cứng của hệ thống cơ khí và chất lượng của thuật toán điều khiển. Bộ mã hóa có độ phân giải cao có thể phát hiện những thay đổi rất nhỏ về vị trí, cho phép bộ điều khiển thực hiện các điều chỉnh tinh tế. Một hệ thống cơ khí chắc chắn đảm bảo rằng chuyển động của động cơ được truyền đến dụng cụ mà không bị phản ứng dữ dội hoặc uốn cong. Thuật toán điều khiển được điều chỉnh tốt đảm bảo rằng động cơ phản ứng nhanh và mượt mà với các lệnh mà không bị vọt lố hoặc dao động. Tại Adewo Automation Equipment Co.,lt., Máy uốn tự động mẫu cơ bản của chúng tôi sử dụng bộ mã hóa tuyệt đối có độ phân giải cao và cấu trúc cơ khí cứng để đảm bảo điều khiển servo chính xác. Các thuật toán điều khiển của chúng tôi được điều chỉnh để cung cấp phản hồi nhanh, ổn định cho các yêu cầu khắt khe về uốn thép.
Bảng sau đây so sánh hiệu suất của chức năng uốn được điều khiển bằng servo với chức năng uốn được điều khiển bằng động cơ bước. Động cơ bước là một lựa chọn phổ biến khác để điều khiển chuyển động, nhưng chúng có những hạn chế về độ chính xác và mô-men xoắn.
| tham số | Điều khiển servo | Điều khiển động cơ bước |
| Nhận xét | Vòng kín (bộ mã hóa) | Vòng lặp mở (không có phản hồi) |
| Độ chính xác của vị trí | Cao (+/- 0,01 mm điển hình) | Trung bình (+/- 0,05 mm điển hình) |
| Độ lặp lại | Xuất sắc | Tốt |
| Mô-men xoắn ở tốc độ cao | Cao | Giảm theo tốc độ |
| Nguy cơ bị mất bước | Không có (vòng kín) | Có thể dưới tình trạng quá tải |
| Trị giá | Cao hơn | Thấp hơn |
Việc sử dụng điều khiển servo trong Máy uốn tự động mẫu cơ bản của chúng tôi là lý do chính cho độ chính xác uốn vượt trội của nó. Phản hồi vòng kín đảm bảo rằng máy luôn biết chính xác vị trí của trục tiến dao và trục chấn, đồng thời có thể sửa mọi lỗi trong thời gian thực. Điều này đặc biệt quan trọng khi uốn các thước thép cường độ cao, vốn đòi hỏi lực cao hơn và có thể khiến động cơ bước bị mất bước. Với điều khiển servo, máy duy trì độ chính xác ngay cả trong những điều kiện khắt khe.
Hình dạng của dụng cụ uốn là một yếu tố quan trọng khác để đạt được độ uốn chính xác. Dụng cụ bao gồm chày uốn và khuôn uốn, hoặc trong một số thiết kế, một bộ con lăn tạo hình. Hình dạng và kích thước của dụng cụ xác định bán kính và góc uốn cong. Dụng cụ phải được thiết kế để phù hợp với các đặc tính của quy tắc thép, bao gồm độ dày, độ cứng và bán kính uốn cong mong muốn. Sự không phù hợp giữa dụng cụ và quy tắc có thể dẫn đến uốn cong không chính xác, nứt hoặc mòn dụng cụ quá mức.
Các thông số dụng cụ chính ảnh hưởng đến độ chính xác uốn là bán kính chày, độ mở khuôn và góc khuôn. Bán kính chày xác định bán kính bên trong của chỗ uốn cong. Độ mở khuôn xác định lượng vật liệu bị uốn cong và đặc tính đàn hồi. Góc khuôn xác định góc uốn cuối cùng. Đối với uốn cong 90 độ tiêu chuẩn, góc khuôn thường là 90 độ, nhưng chày và khuôn phải được thiết kế để tính đến độ đàn hồi của thước thép. Đàn hồi là xu hướng vật liệu trở lại một phần hình dạng ban đầu sau khi loại bỏ lực uốn. Để đạt được độ uốn 90 độ, dụng cụ phải uốn quá mức quy tắc, chẳng hạn như 92 độ, để nó đàn hồi trở lại 90 độ.
Dụng cụ trong Máy uốn tự động mẫu cơ bản của chúng tôi được sản xuất từ thép công cụ chất lượng cao và được mài chính xác để đảm bảo kích thước chính xác. Dụng cụ này cũng được thiết kế để chuyển đổi nhanh chóng, cho phép người vận hành chuyển đổi giữa các bán kính và góc uốn khác nhau với thời gian ngừng hoạt động tối thiểu. Nhà máy của chúng tôi tại Công ty TNHH Thiết bị tự động hóa Adewo. cung cấp nhiều tùy chọn dụng cụ để phù hợp với các loại quy tắc thép và yêu cầu uốn khác nhau. Bảng sau đây tóm tắt các thông số dụng cụ chính và tác động của chúng đến độ chính xác uốn.
| Thông số dụng cụ | Chức năng | Tác động đến độ chính xác của Bend |
| Bán kính cú đấm | Xác định bán kính bên trong của chỗ uốn | Ảnh hưởng trực tiếp đến độ chính xác bán kính uốn cong |
| Mở khuôn | Xác định số lượng vật liệu uốn cong | Ảnh hưởng đến lò xo và góc cuối cùng |
| Góc chết | Xác định góc uốn cuối cùng | Phải bù lại sự hồi xuân |
| Vật liệu dụng cụ | Xác định tuổi thọ dụng cụ và khả năng chống mài mòn | Ảnh hưởng đến độ chính xác lâu dài |
Ngoài thiết kế dụng cụ, việc căn chỉnh dụng cụ là rất quan trọng. Nếu chày và khuôn không thẳng hàng hoàn hảo thì phần uốn cong sẽ bị lệch và thước có thể bị xoắn. Máy uốn tự động mẫu cơ bản của chúng tôi sử dụng các thanh dẫn hướng chính xác và khung cứng để đảm bảo rằng dụng cụ vẫn được căn chỉnh trong khi vận hành. Sự liên kết này được kiểm tra và duy trì như một phần của quy trình bảo trì định kỳ của chúng tôi.
Springback là kẻ thù của việc uốn cong chính xác. Khi một thước thép bị uốn cong, vật liệu trải qua cả biến dạng dẻo và đàn hồi. Biến dạng dẻo là vĩnh viễn, nhưng biến dạng đàn hồi được phục hồi khi loại bỏ lực uốn. Sự phục hồi này làm cho thước đàn hồi trở lại, dẫn đến góc uốn nhỏ hơn góc mà nó bị uốn cong. Lượng đàn hồi phụ thuộc vào đặc tính vật liệu của thước, độ dày của nó và bán kính uốn cong. Nếu lò xo không được bù, góc uốn cuối cùng sẽ không chính xác.
Để đạt được độ uốn chính xác, máy uốn tự động phải uốn cong quá mức quy định để bù lại lực đàn hồi. Mức độ uốn cong quá mức được xác định bằng thuật toán bù đàn hồi. Thuật toán này dựa trên các đặc tính vật liệu của quy tắc và hình dạng uốn cong. Thuật toán tính toán góc uốn quá mức cần thiết và ra lệnh cho trục uốn di chuyển đến góc đó. Khi lực uốn được giải phóng, thước sẽ quay trở lại góc mong muốn. Độ chính xác của thuật toán bù là rất quan trọng đối với độ chính xác tổng thể của hàm uốn.
Tại Adewo Automation Equipment Co.,ltd., Máy uốn tự động mẫu cơ bản của chúng tôi sử dụng thuật toán bù đàn hồi phức tạp dựa trên thử nghiệm rộng rãi các loại quy tắc thép khác nhau. Thuật toán tính đến độ dày, độ cứng và bán kính uốn cong mong muốn của quy tắc. Người vận hành chỉ cần nhập góc uốn và bán kính uốn mong muốn, sau đó máy sẽ tự động tính toán độ uốn quá mức cần thiết. Bảng sau đây cung cấp một ví dụ về bù đàn hồi cho các độ dày quy tắc thép khác nhau.
| Độ dày quy tắc (mm) | Góc uốn cong mong muốn | Góc uốn quá mức (Điển hình) | Bồi thường hồi xuân |
| 0,71mm | 90° | 92,5° | 2,5° |
| 1,05 mm | 90° | 93,5° | 3,5° |
| 1,42 mm | 90° | 95,0° | 5,0° |
| 2,00 mm | 90° | 97,0° | 7,0° |
Thuật toán bù lò xo là một tính năng chính của Máy uốn tự động mô hình cơ bản của chúng tôi. Nó cho phép máy tạo ra các đường uốn chính xác mà không cần điều chỉnh thử và sai bằng tay. Điều này không chỉ cải thiện độ chính xác mà còn tăng năng suất bằng cách giảm thời gian thiết lập và lãng phí vật liệu.
Đạt được những khúc cua chính xác là một chuyện; duy trì độ chính xác đó theo thời gian là chuyện khác. Chức năng uốn của máy uốn tự động có thể bị mài mòn, trôi do nhiệt và các yếu tố khác có thể làm giảm hiệu suất của nó. Để đảm bảo máy tiếp tục tạo ra các đường cong chính xác, điều cần thiết là phải có chương trình xác minh và bảo trì. Chương trình này phải bao gồm việc hiệu chuẩn thường xuyên, kiểm tra dụng cụ và xác minh độ chính xác của máy bằng cách sử dụng các lần cắt thử.
Quá trình xác minh thường bao gồm việc điều chỉnh quy tắc kiểm tra thành một mẫu đã biết và sau đó đo hình dạng kết quả. Các phép đo được so sánh với kích thước được lập trình. Nếu độ lệch vượt quá dung sai chấp nhận được thì máy sẽ được điều chỉnh hoặc hiệu chuẩn lại. Mẫu thử nghiệm phải bao gồm nhiều góc uốn và bán kính uốn cong khác nhau để đảm bảo rằng máy hoạt động chính xác trên toàn bộ phạm vi của nó. Việc kiểm tra phải được thực hiện đều đặn, chẳng hạn như khi bắt đầu mỗi ca hoặc sau khi thay đổi dụng cụ.
Tại Công ty TNHH Thiết bị tự động hóa Adewo, chúng tôi đề xuất lịch trình xác minh và bảo trì sau đây cho Máy uốn tự động mẫu cơ bản của chúng tôi:
Bảng sau đây cung cấp bản tóm tắt các nhiệm vụ xác minh và bảo trì cho chức năng uốn.
| Nhiệm vụ | Tính thường xuyên | Mục đích |
| Kiểm tra trực quan dụng cụ | Hằng ngày | Phát hiện hao mòn hoặc hư hỏng |
| Kiểm tra mẫu uốn cong | hàng tuần | Kiểm tra độ chính xác của máy |
| Bôi trơn các bộ phận chuyển động | hàng tuần | Giảm mài mòn và đảm bảo chuyển động trơn tru |
| Kiểm tra động cơ servo | hàng tháng | Đảm bảo vận hành đúng cách và phát hiện hao mòn |
| Hiệu chuẩn đầy đủ | Hàng năm | Khôi phục máy về thông số kỹ thuật của nhà sản xuất |
Bằng cách tuân theo chương trình xác minh và bảo trì có cấu trúc, người dùng Máy uốn tự động mẫu cơ bản của chúng tôi có thể đảm bảo rằng máy của họ tiếp tục tạo ra các đường uốn chính xác trong nhiều năm. Nhà máy của chúng tôi cung cấp đào tạo và hỗ trợ toàn diện để giúp khách hàng thực hiện các quy trình này.
Câu hỏi 1: Độ chính xác uốn điển hình của Máy uốn tự động mẫu cơ bản là bao nhiêu?
Trả lời: Độ chính xác uốn điển hình của Máy uốn tự động Mẫu cơ bản của chúng tôi là +/- 0,1 mm đối với vị trí uốn và +/- 0,5 độ đối với góc uốn. Mức độ chính xác này phù hợp với phần lớn các ứng dụng chế tạo khuôn thép. Đối với các ứng dụng yêu cầu độ chính xác cao hơn nữa, chúng tôi cung cấp các mô hình tiên tiến với bộ mã hóa có độ phân giải cao hơn và các thuật toán bù phức tạp hơn.
Câu 2: Máy uốn tự động có thể uốn được các loại thép có độ dày khác nhau không?
Trả lời: Có, Máy uốn tự động Model Cơ bản có thể uốn thước thép với các độ dày khác nhau. Hệ thống điều khiển của máy bao gồm cơ sở dữ liệu về các thông số uốn cho các loại quy tắc và độ dày khác nhau. Người vận hành chỉ cần chọn loại quy tắc và độ dày, sau đó máy sẽ tự động điều chỉnh các thông số uốn, bao gồm cả bù lò xo. Điều này làm cho máy rất linh hoạt và dễ sử dụng.
Câu hỏi 3: Máy uốn tự động xử lý các bán kính uốn khác nhau như thế nào?
Trả lời: Máy uốn tự động có thể xử lý các bán kính uốn khác nhau bằng cách sử dụng các bộ dụng cụ khác nhau. chày và khuôn được thay đổi để phù hợp với bán kính uốn cong mong muốn. Hệ thống điều khiển của máy được lập trình với hình học dụng cụ nên tự động điều chỉnh các thông số chấn để đạt được bán kính chính xác. Thay đổi dụng cụ thường nhanh chóng và dễ dàng, cho phép người vận hành chuyển đổi giữa các bán kính khác nhau với thời gian ngừng hoạt động tối thiểu.
Câu hỏi 4: Góc uốn tối đa mà máy uốn tự động có thể đạt được là bao nhiêu?
Trả lời: Góc uốn tối đa phụ thuộc vào dụng cụ và thiết kế của máy. Đối với thiết lập tiêu chuẩn, máy có thể uốn cong tới 90 độ. Đối với các ứng dụng đặc biệt, công cụ tùy chỉnh có thể được cung cấp để đạt được các góc khác, bao gồm cả các góc uốn cong và góc tù. Nhà máy của chúng tôi tại Công ty TNHH Thiết bị tự động hóa Adewo. có thể cung cấp công cụ tùy chỉnh để đáp ứng các yêu cầu cụ thể.
Câu 5: Máy uốn tự động làm thế nào để đảm bảo các điểm uốn nằm đúng vị trí theo quy định?
Trả lời: Máy uốn tự động sử dụng cơ cấu cấp liệu chính xác để đưa thước thép đến đúng vị trí cho mỗi lần uốn. Cơ cấu cấp liệu được điều khiển bởi mô tơ servo và được điều khiển bởi hệ thống CNC của máy. Vị trí cấp liệu được lập trình cho mỗi lần uốn và điều khiển servo vòng kín đảm bảo rằng quy tắc được định vị chính xác. Máy cũng sử dụng hệ thống cảm biến để phát hiện cạnh đầu của thước và xác minh vị trí nạp.
Chức năng uốn của máy uốn tự động là một hệ thống phức tạp kết hợp cơ học chính xác, điều khiển servo tiên tiến và phần mềm thông minh để định hình thước thép một cách chính xác. Độ chính xác của chức năng uốn được xác định bởi độ chính xác của trục tiến và trục uốn, hình dạng của dụng cụ, hiệu quả của thuật toán bù lò xo và tính nghiêm ngặt của chương trình xác minh và bảo trì. Máy uốn tự động mẫu cơ bản của Adewo Automation Equipment Co.,lt. được thiết kế để mang lại mức độ chính xác và độ lặp lại cao nhất, cho phép các nhà chế tạo khuôn có thể tự tin tạo ra các khuôn chất lượng cao.
Nếu bạn đang tìm cách cải thiện độ chính xác và hiệu quả của hoạt động chế tạo khuôn thép, chúng tôi mời bạn tìm hiểu thêm về Máy uốn tự động mẫu cơ bản của chúng tôi. Đội ngũ chuyên gia của chúng tôi sẵn sàng thảo luận về các yêu cầu cụ thể của bạn và chứng minh máy của chúng tôi có thể đáp ứng nhu cầu của bạn như thế nào.
Liên hệ Công ty TNHH Thiết bị Tự động hóa Adewo Hôm nayđể tìm hiểu thêm về Máy uốn tự động mẫu cơ bản của chúng tôi và cách nó có thể cải thiện độ chính xác khi chế tạo khuôn của bạn.
